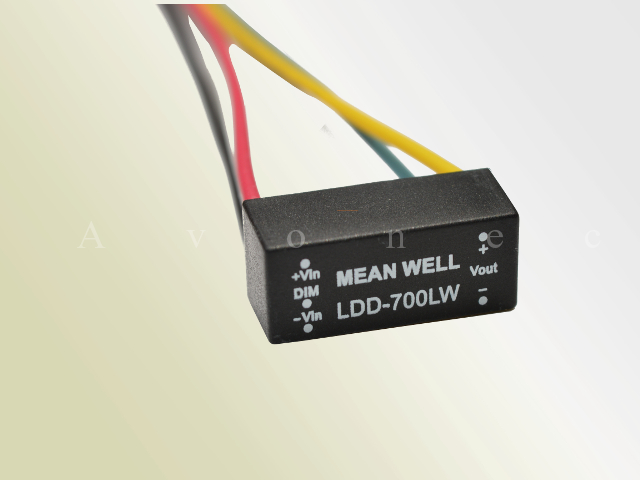

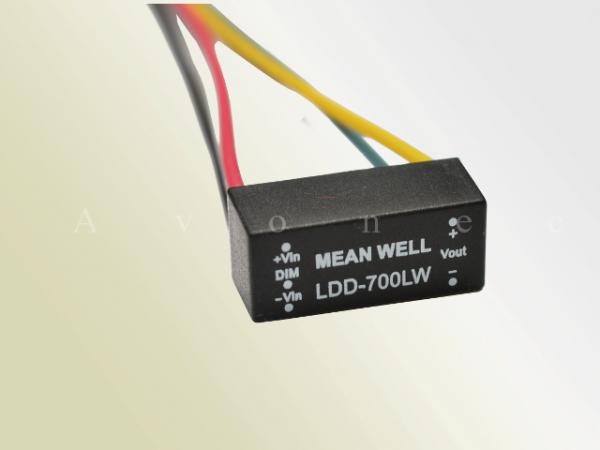

Einstellbare Konstantstromquelle für 3W High Power LEDs der Marke MeanWell - LDD-700LW
Diese Konstantstromquelle ist besonders für 3W High Power LED - Projekte geeignet, wo eine Dimmung gewünscht wird. Mittels PWM-Signal kann die Helligkeit der LEDs individuell eingestellt werden. Wird der PWM-Eingang offen gelassen, so funktioniert der Treiber wie eine ganz normale Konstantstromquelle.
Das besondere an einer Konstantstromquelle ist, dass Sie die LEDs direkt in Reihe schalten können. Sie benötigen keine Vorwiderstände und können die Farben alle nach Herzenswunsch mischen!
Ein kleiner Tipp:
Diese Stromquelle können Sie z.B mittels eines RGB-Controllers schalten, da die Einschaltzeit der LDD-700LW schnell genug ist. So können Sie den PWM-Eingang einfach offen lassen und schalten die Stromquelle direkt an und aus. Dadurch können Sie ohne Probleme auch 3W LEDs mit den herkömmlichen RGB-Controllern betreiben.
Die LDD-700LW muss einfach anstelle der Stripes zwischen Controller und LEDs geschaltet werden. Es können beliebig viele Stromquellen parallel betrieben werden. Der maximale Strom hängt von Ihrem verwendeten Netzteil / Spannungsquelle ab. Einen Schaltplan dazu sowie das Datenblatt finden Sie unter "Dokumente".
Beachten Sie:
Die Ausgangsspannung ist mindestens um 3V geringer als die Versorgungsspannung.
Das bedeutet, Sie können die Konstantstromquelle zum Beispiel mit einem 12V Netzteil betreiben und haben dann eine maximal mögliche Ausgangsspannung von 9V.
Technische Daten im Überblick
|
Strom
|
700mA
|
|
Ausgangsspannung
|
2V - 32V DC
|
|
Eingangsspannung
|
9 V - 36 V DC
|
|
PWM Frequenz
|
100Hz – 1KHz
|
|
Effizienz
|
95 % bei voller Last
|
|
Betriebstemperaturbereich
|
-40°C … +85°C
|
|
Gewicht
|
4g
|
|
Abmessungen: (L x B x H)
|
22,6 x 9,9 x 8,9 mm
|
Schutz gegen Kurzschluss und Übertemperatur
für LED- und Beleuchtungsanwendungen
DC/DC Step-down-Wandler
eingebaute EMI-Filter, (nach EN55015 und FCC Teil 15)
integrierter PWM und Remote ON/OFF-Kontroller
Marke: MeanWell
Schutzart: IP67
Ausführung: Konstantstrom
RoHS-konform: Ja
Wichtig!
Achten Sie darauf, dass die Mindestspannung von 2 V nicht unterschritten wird!
Und selbstverständlich auch die Maximalspannung nicht überschreiten!
Je nach Farbe haben die Led‘s unterschiedliche Betriebsspannungen.
Als Faustformel können Sie sich die Anzahl der LEDs anhand folgender Werte berechnen:
UV, blau, königsblau, grün, alle weißen 3,6V
gelb, orange, rot, tiefrot 2,6V
IR 2,2V
Beispiel: 1 orange, 1 blaue=> 1 x 2,6 V + 1 x 3,6V = 6,2 V
