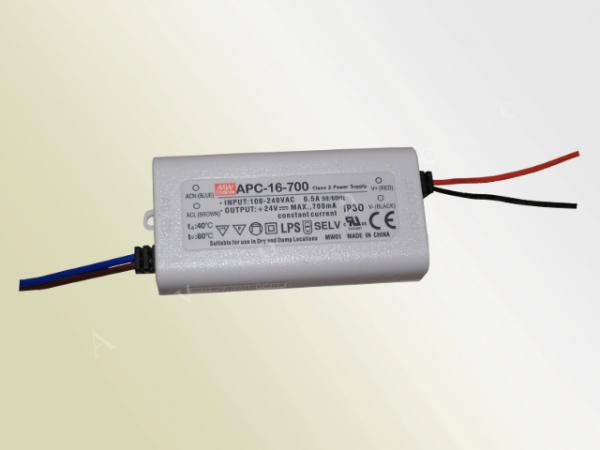

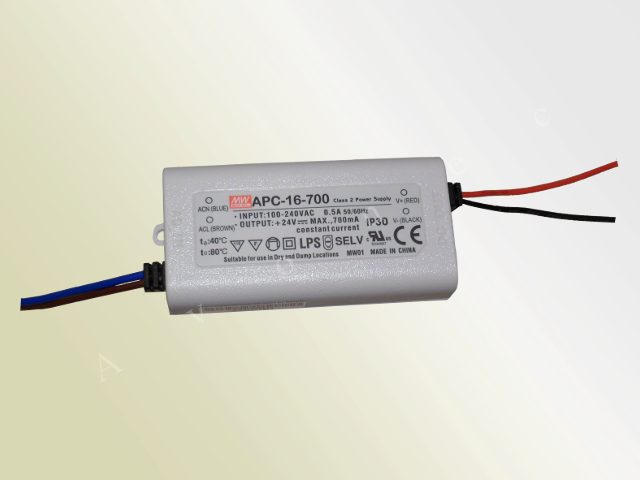

Konstantstromquelle für 3W High Power LEDs der Marke MeanWell - APC-16-700
Diese Konstantstromquelle eignet sich für kleine Projekte mit 3W High Power LEDs.
Das besondere an einer Konstantstromquelle ist, dass Sie die LEDs direkt in Reihe schalten können. Sie benötigen keine Vorwiderstände und können die Farben alle nach Herzenswunsch mischen!
Technische Daten im Überblick
|
Strom
|
700mA
|
|
Ausgangsspannung
|
9V - 24V
|
|
Leistung
|
16,8W
|
|
Eingangsspannung
|
90 V - 264 V AC
127 V - 370 V DC
|
|
Frequenzbereich
|
47Hz - 63Hz
|
|
Effizienz
|
83 %
|
|
Betriebstemperaturbereich
|
-30°C … +70°C
|
|
Isolationsspannung (I/P-O/P)
|
3750V
|
|
Gewicht
|
100g
|
|
Abmessungen: (L x B x H)
|
77 x 40 x 29 mm
|
geschützt gegen Kurzschluss, Überlast, Überspannung
für Innenanwendungen
für LED- und Beleuchtungsanwendungen
Marke: MeanWell
Schutzart: IP30
Schutzklasse 2
Ausführung: Konstantstrom
Anschlüsse: Lose Kabel
Wichtig!
Achten Sie darauf, dass die Mindestspannung von 9 V nicht unterschritten wird!
Und selbstverständlich die 24V nicht überschreiten!
Je nach Farbe haben die LEDs unterschiedliche Betriebsspannungen.
Als Faustformel können Sie sich die Anzahl der LEDs anhand folgender Werte berechnen:
UV, blau, königsblau, grün, alle weißen 3,6V
gelb, orange, rot, tiefrot 2,6V
IR 2,2V
Beispiel: 1 orange, 2 blaue=> 1 x 2,6V + 2 x 3,6V = 9,8 V
